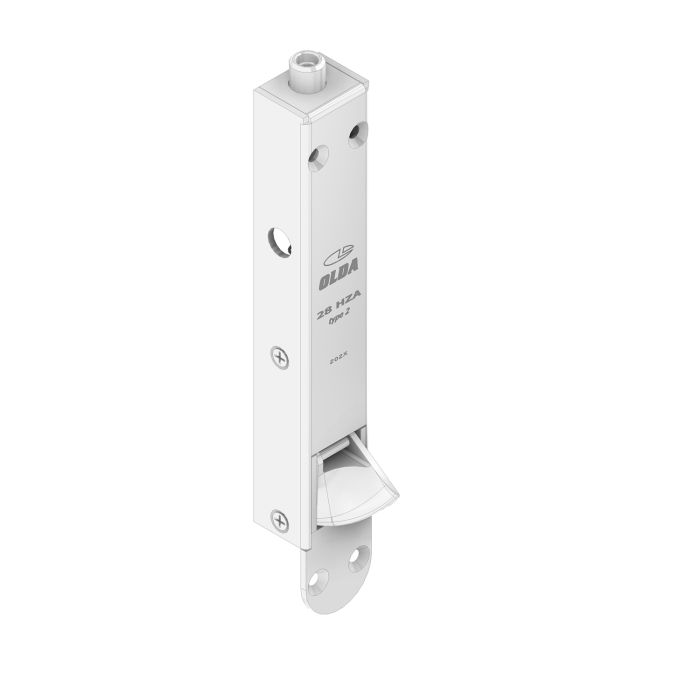

28 HZA 8 T2 / AUTOMATISCHER SEITENSCHALTER. TYP 2 / SCHUSS+8MM / HOLZ

Suchen Sie nach einer Möglichkeit, die Passivtür von Doppeltüren automatisch zu ver- und entriegeln, wenn die Fußgängertür geöffnet wird? Und hat diese Tür eine absenkbare Schwelle bzw. viel Platz zwischen Türunterkante und Schwelle oder fehlt die Schwelle? Dann ist das erweiterte Modell OLDA 28 HZA eine gute Lösung. Kennzeichnend für diesen Kantenschieber ist sein um 8, 15, 20 bzw. 30 mm verlängerter Bolzen gegenüber dem Modell 28 HZA.

Die Funktionsweise eines automatischen Kantentors ist wie folgt. Beim Öffnen der Gehtür wird der Riegel des Seitenschiebers gelöst und die Verriegelung der Passivtür aufgehoben. Beim Schließen der Gehtür drückt es gegen den Riegel und verriegelt dadurch die Standtür wieder.

Diese Schiebetür mit runder Frontplatte ist für Holztüren geeignet und wird sowohl oben als auch unten an der Passivtür montiert. Je nach Modell verfügt der Riegel über einen 20, 27, 32 oder 40 mm langen Riegelauswurf, der mit einem 3 mm Innensechskantschlüssel um bis zu +13 mm verstellt werden kann, um in jeder Situation den idealen Riegelauswurf zu erzielen. Darüber hinaus handelt es sich bei diesem Blech um ein sogenanntes ungefedertes Blech. Besonders bei Brandschutztüren* ist es wichtig, dass die Falle immer vollständig ausfährt.

Vor dem Kauf ist es wichtig festzustellen, ob Sie ein Randtor vom Typ 1 oder Typ 2 benötigen. Dies hängt von der Drehrichtung der passiven Tür ab. Für jede Passivtür benötigen Sie eine Schiebetür beider Typen. Bei einer DIN-rechtsdrehenden Passivtür verwenden Sie oben einen Riegel Typ 1 und unten an der Tür einen Riegel Typ 2. Bei DIN links unten ein Schiebetor Typ 1 und oben Typ 2.

Dieser automatische Kantenschieber ist aus elektrolytisch verzinktem Stahl gefertigt. Die Lieferung erfolgt als Komplettset in einer umweltfreundlichen Verpackung und beinhaltet sämtliches Befestigungsmaterial, das Schließblech LP 10 und die Schutzplatte SP 10. Auf der Verpackung finden Sie einen QR-Code zur Montageanleitung, dem Produktblatt und CAD-Zeichnungen.

Scrollen Sie auf der OLDA-Webseite nach unten, um die gesamte verfügbare Dokumentation zu finden.
