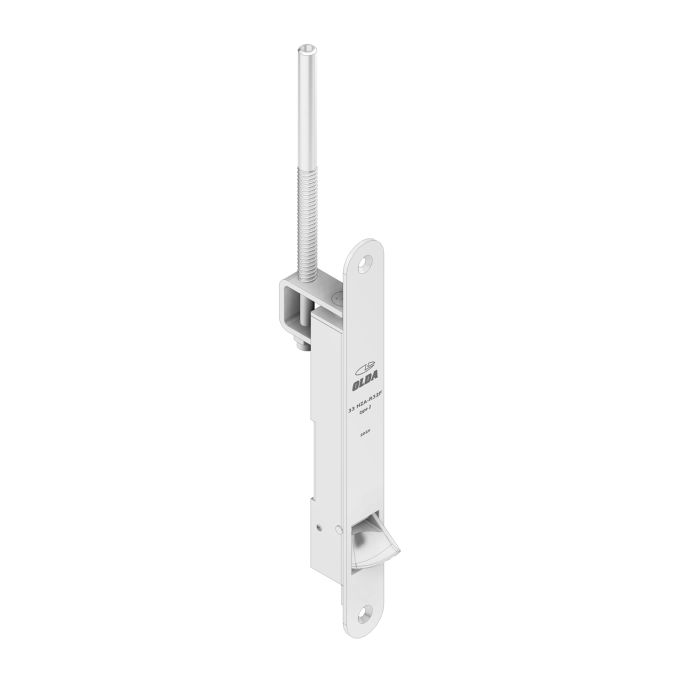

33 HZAR8F T2 / AUTO EDGE SW. TYP 2 / Ø8MM / HOLZ STAHL ALU

Suchen Sie nach einer Möglichkeit, die Passivtür von Doppeltüren automatisch zu ver- und entriegeln, wenn die Fußgängertür geöffnet wird? Beispielsweise für den Einsatz in Geschäften, Unternehmen oder Sportzentren? Dann ist der automatische Kantenschieber OLDA 33 HZAR eine gute Lösung.

Die Funktionsweise eines automatischen Kantenschiebers ist wie folgt. Beim Öffnen der Gehtür wird der Riegel des Seitenschiebers gelöst und die Verriegelung der Passivtür aufgehoben. Beim Schließen der Gehtür drückt es gegen den Riegel und verriegelt dadurch die Standtür wieder.

Diese Schiebetür mit runder Edelstahl-Frontplatte ist für Holz-, Stahl- und Aluminiumtüren geeignet und wird sowohl oben als auch unten an der Passivtür montiert. Es verfügt über einen extra langen 60 mm Ø8, Ø10 oder Ø12 Bolzen, wodurch sich dieses Schiebetor ideal in Kombination mit einer absenkbaren Schwelle oder bei großem Abstand zwischen Schwelle und Tür eignet. Der Riegelausschlag von 15 mm lässt sich mit einem 3 mm Innensechskantschlüssel von -7 bis +10 mm verstellen, sodass in jeder Situation der optimale Riegelausschlag erreicht werden kann. Darüber hinaus handelt es sich bei diesem Blech um ein sogenanntes Federblech. Wenn der Riegel nach oben steigt und sich nicht direkt unter oder über dem Schließblech befindet, wird die Riegelumlenkung eingedrückt, um eine Beschädigung der Zarge zu verhindern.

Vor dem Kauf ist es wichtig festzustellen, ob Sie einen Kantenschieber vom Typ 1 oder Typ 2 benötigen. Dies hängt von der Drehrichtung der passiven Tür ab. Für jede Passivtür benötigen Sie eine Schiebetür beider Typen. Bei einer DIN-rechtsdrehenden Passivtür verwenden Sie oben an der Tür einen Riegel Typ 1 und unten einen Riegel Typ 2. Bei DIN links unten ein Schiebetor Typ 1 und oben Typ 2.

Dieser automatische Kantenschieber ist aus elektrolytisch verzinktem Stahl gefertigt. Die Lieferung erfolgt als Komplettset in umweltfreundlicher Verpackung und beinhaltet sämtliches Befestigungsmaterial, ein passendes Schließblech und eine Fallenführung sowie die Schutzplatte SP 20. Auf der Verpackung finden Sie einen QR-Code zur Installationsanleitung, zum Produktblatt und zu CAD-Zeichnungen.

Auch die Montageanleitung, 2D- und 3D-Zeichnungen (CAD) sowie das Produktblatt sind leicht zu finden. Scrollen Sie auf der OLDA-Webseite nach unten, um die gesamte verfügbare Dokumentation zu finden.

Für den ordnungsgemäßen Betrieb automatischer Schiebetore ist es wichtig, die Schließreihenfolge der Türen so zu regeln, dass die passive Tür zuerst schließt. Um dies automatisch zu regeln empfiehlt sich ein Schließfolgeregler.
